未镀膜条形晶片

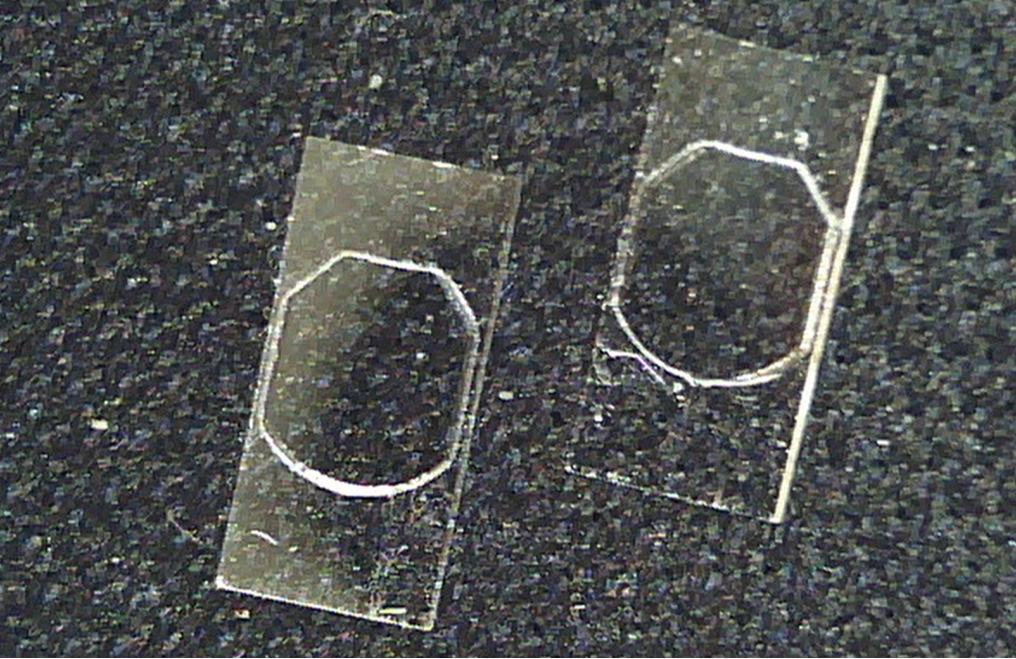

条形倒台面高基频石英晶片

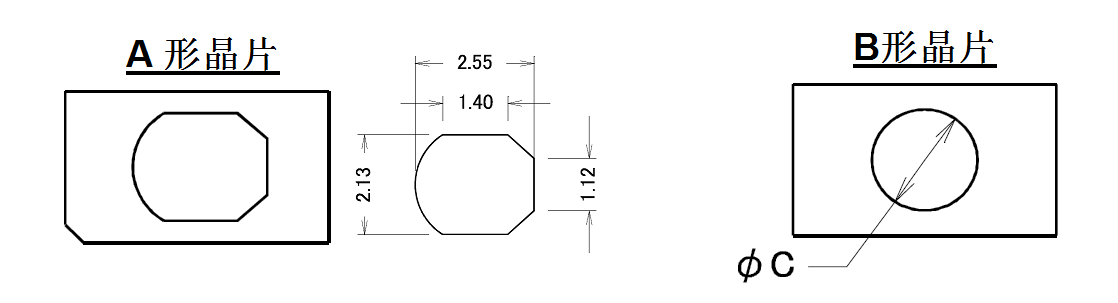

晶片外形尺寸:

A形  5.00 x 2.98mm(切去一角指示晶向)  晶片切割角度:  用户选定

B形 5.00 x 2.98mm(B1形), 5.00 x 2.50mm(B2形)   外环区频率:  22.000MHz

4.00 x 1.80mm(B3形), 3.50 x 1.80mm(B4形)    晶片最终表面处理:  化学抛光

频率范围 :  55.000MHz – 350.000MHz

Q值:   >2,400K

B形晶片台面区直径 :  2.00mm(B1形), 1.20mm/1.50mm/1.80mm(B2形), 1.20mm/1.50mm(B3形)

晶片频差:  0.04 x F²(KHz)(55.000MHz –120.000MHz), 0.05 x F²(KHz)(121.000MHz – 200.000MHz)
